Page 261 of 315

Situações diversas259
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

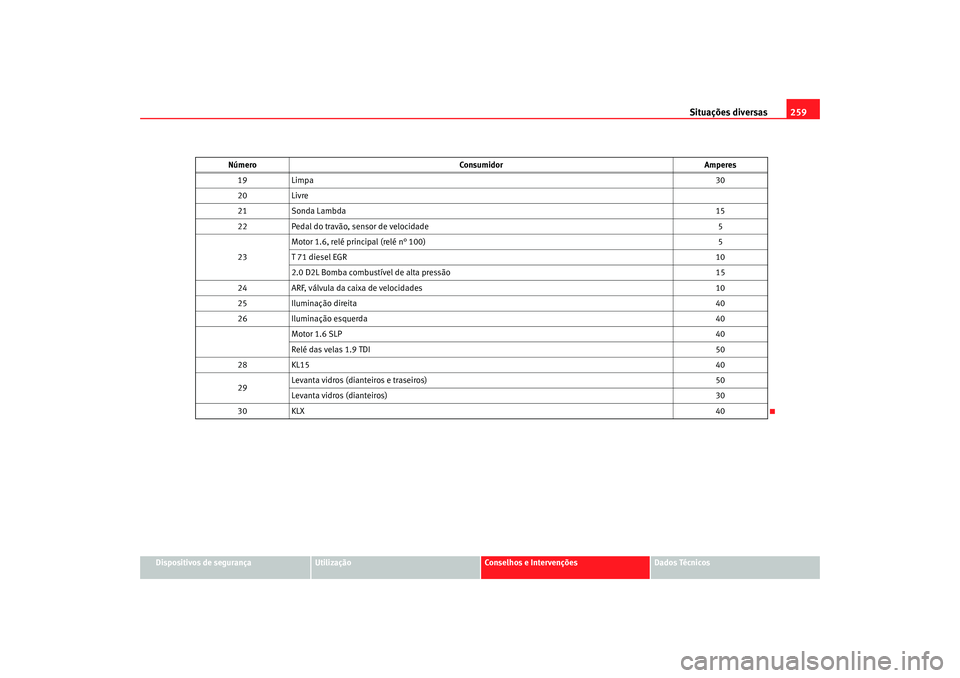

19
Limpa 30
20 Livre
21 Sonda Lambda 15
22 Pedal do travão, sensor de velocidade 5
23 Motor 1.6, relé principal (relé n° 100)
5
T 71 diesel EGR 10
2.0 D2L Bomba combustível de alta pressão 15
24 ARF, válvula da caixa de velocidades 10
25 Iluminação direita 40
26 Iluminação esquerda 40
Motor 1.6 SLP 40
Relé das velas 1.9 TDI 50
28 KL15 40
29 Levanta vidros (dianteiros e traseiros)
50
Levanta vidros (dianteiros) 30
30 KLX 40
Número
Consumidor Amperes
altea_portugues.book Seite 259 Donnerstag, 31. August 2006 11:16 11
Page 262 of 315

Situações diversas

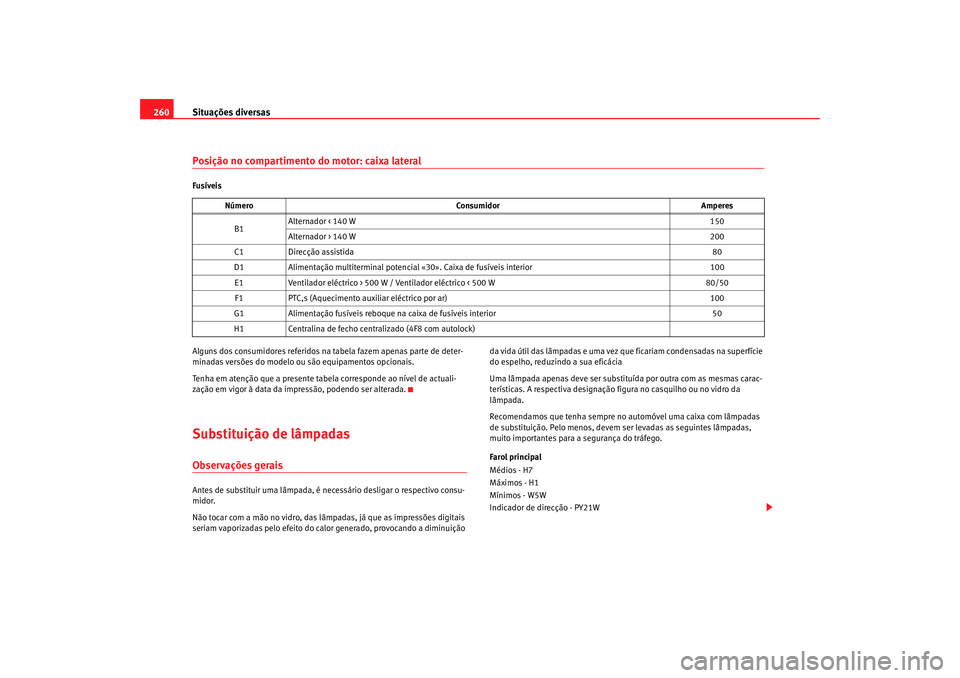

260Posição no compartimento do motor: caixa lateralFusíveis
Alguns dos consumidores referidos na tabela fazem apenas parte de deter-
minadas versões do modelo ou são equipamentos opcionais.
Tenha em atenção que a presente tabela corresponde ao nível de actuali-
zação em vigor à data da impressão, podendo ser alterada.Substituição de lâmpadasObservações geraisAntes de substituir uma lâmpada, é necessário desligar o respectivo consu-
midor.
Não tocar com a mão no vidro, das lâmpadas, já que as impressões digitais
seriam vaporizadas pelo efeito do calo r generado, provocando a diminuição da vida útil das lâmpadas e uma vez que ficariam condensadas na superfície
do espelho, reduzindo a sua eficácia
Uma lâmpada apenas deve ser substituída por outra com as mesmas carac-
terísticas. A respectiva designação figura no casquilho ou no vidro da
lâmpada.
Recomendamos que tenha sempre no automóvel uma caixa com lâmpadas
de substituição. Pelo menos, devem ser levadas as seguintes lâmpadas,
muito importantes para a segurança do tráfego.
Farol principal
Médios - H7
Máximos - H1
Mínimos - W5W
Indicador de direcção - PY21W
Número
Consumidor Amperes
B1 Alternador < 140 W
150
Alternador > 140 W 200
C1 Direcção assistida 80
D1 Alimentação multiterminal potencial «30». Caixa de fusíveis interior 100
E1 Ventilador eléctrico > 500 W / Ventilador eléctrico < 500 W 80/50
F1 PTC,s (Aquecimento auxi liar eléctrico por ar) 100
G1 Alimentação fusíveis reboque na caixa de fusíveis interior 50
H1 Centralina de fecho centralizado (4F8 com autolock)
altea_portugues.book Seite 260 D onnerstag, 31. August 2006 11:16 11
Page 263 of 315

Situações diversas261
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

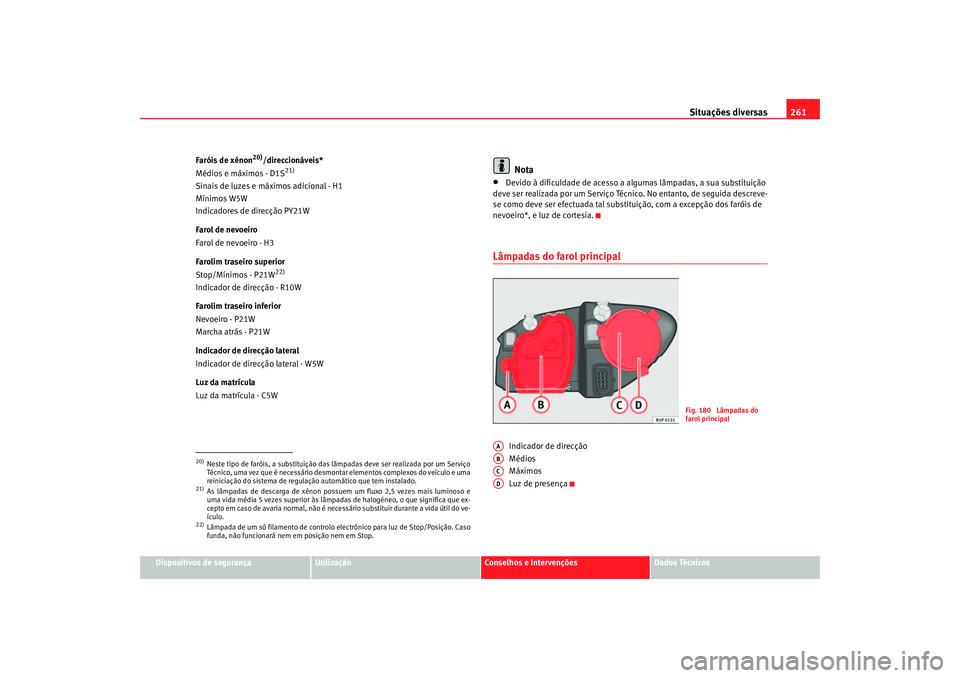

Faróis de xénon
20)/direccionáveis*
Médios e máximos - D1S
21)
Sinais de luzes e máximos adicional - H1
Mínimos W5W
Indicadores de direcção PY21W
Farol de nevoeiro
Farol de nevoeiro - H3
Farolim traseiro superior
Stop/Mínimos - P21W
22)
Indicador de direcção - R10W
Farolim traseiro inferior
Nevoeiro - P21W
Marcha atrás - P21W
Indicador de direcção lateral
Indicador de direcção lateral - W5W
Luz da matrícula
Luz da matrícula - C5W
Nota
•
Devido à dificuldade de acesso a algumas lâmpadas, a sua substituição
deve ser realizada por um Serviço Técnico. No entanto, de seguida descreve-
se como deve ser efectuada tal substituição, com a excepção dos faróis de
nevoeiro*, e luz de cortesia.
Lâmpadas do farol principal
Indicador de direcção
Médios
Máximos
Luz de presença
20)Neste tipo de faróis, a substituição das lâmpadas deve ser realizada por um Serviço
Técnico, uma vez que é necessário desmontar elementos complexos do veículo e uma
reiniciação do sistema de regulação automático que tem instalado.21)As lâmpadas de descarga de xénon possu em um fluxo 2,5 vezes mais luminoso e
uma vida média 5 vezes superior às lâmpadas de halogéneo, o que significa que ex-
cepto em caso de avaria normal, não é necessário substituir durante a vida útil do ve-
ículo.22)Lâmpada de um só filamento de controlo electrónico para luz de Stop/Posição. Caso
funda, não funcionará nem em posição nem em Stop.
Fig. 180 Lâmpadas do
farol principal
AAABACAD
altea_portugues.book Seite 261 D onnerstag, 31. August 2006 11:16 11
Page 264 of 315

Situações diversas

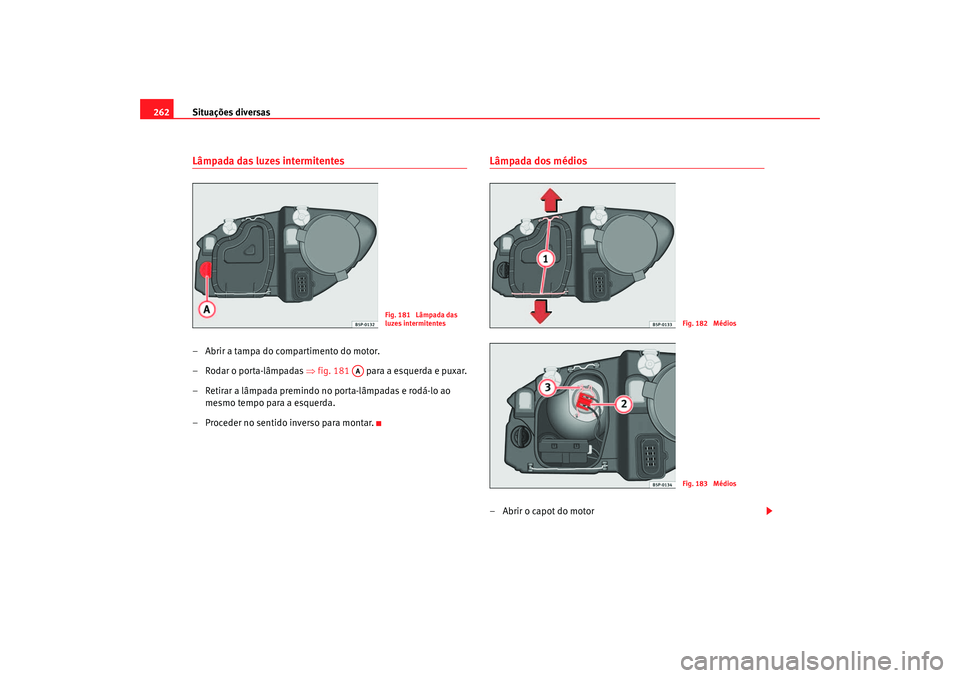

262Lâmpada das luzes intermitentes– Abrir a tampa do compartimento do motor.
– Rodar o porta-lâmpadas ⇒fig. 181 para a esquerda e puxar.
– Retirar a lâmpada premindo no porta-lâmpadas e rodá-lo ao mesmo tempo para a esquerda.
– Proceder no sentido inverso para montar.
Lâmpada dos médios– Abrir o capot do motor
Fig. 181 Lâmpada das
luzes intermitentes
AA
Fig. 182 MédiosFig. 183 Médios
altea_portugues.book Seite 262 D onnerstag, 31. August 2006 11:16 11
Page 265 of 315

Situações diversas263
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

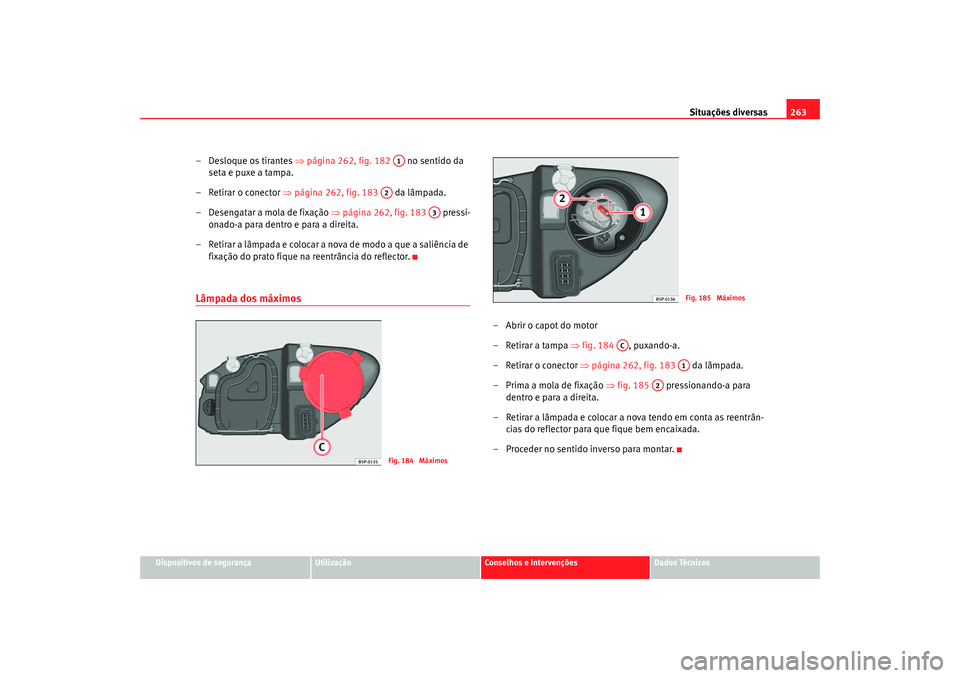

– Desloque os tirantes ⇒página 262, fig. 182 no sentido da
seta e puxe a tampa.
– Retirar o conector ⇒página 262, fig. 183 da lâmpada.
– Desengatar a mola de fixação ⇒ página 262, fig. 183 pressi-
onado-a para dentro e para a direita.
– Retirar a lâmpada e colocar a nova de modo a que a saliência de fixação do prato fique na reentrância do reflector.Lâmpada dos máximos
– Abrir o capot do motor
– Retirar a tampa ⇒fig. 184 , puxando-a.
– Retirar o conector ⇒página 262, fig. 183 da lâmpada.
–Prima a mola de fixação ⇒fig. 185 pressionando-a para
dentro e para a direita.
– Retirar a lâmpada e colocar a nova tendo em conta as reentrân- cias do reflector para que fique bem encaixada.
– Proceder no sentido inverso para montar.
A1
A2
A3
Fig. 184 Máximos
Fig. 185 Máximos
AC
A1
A2
altea_portugues.book Seite 263 D onnerstag, 31. August 2006 11:16 11
Page 266 of 315

Situações diversas

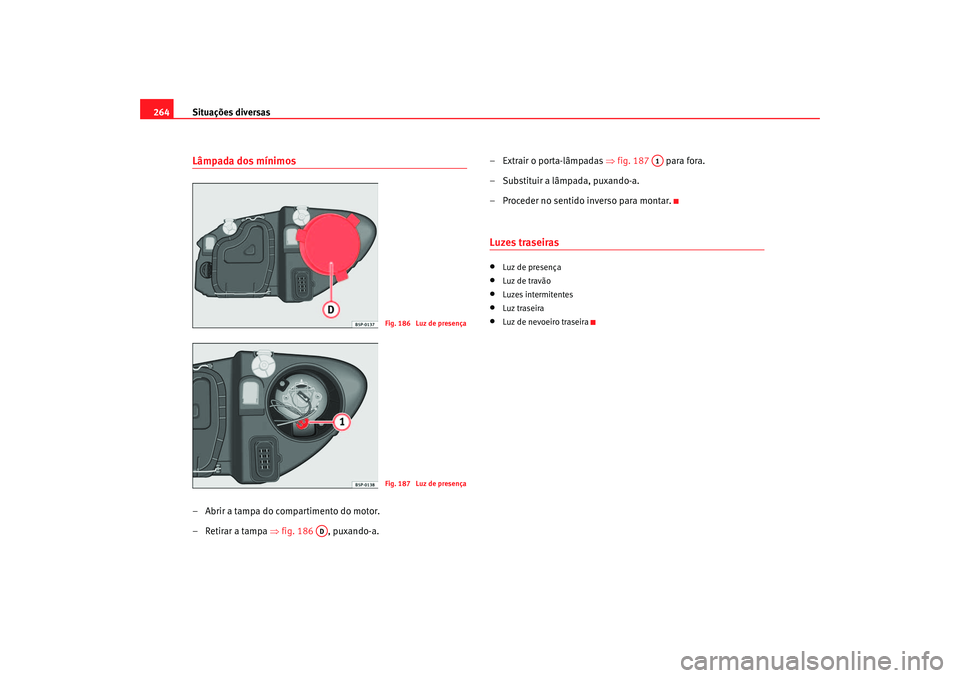

264Lâmpada dos mínimos– Abrir a tampa do compartimento do motor.
– Retirar a tampa ⇒fig. 186 , puxando-a. – Extrair o porta-lâmpadas
⇒fig. 187 para fora.
– Substituir a lâmpada, puxando-a.
– Proceder no sentido inverso para montar.
Luzes traseiras•
Luz de presença
•
Luz de travão
•
Luzes intermitentes
•
Luz traseira
•
Luz de nevoeiro traseira
Fig. 186 Luz de presençaFig. 187 Luz de presença
AD
A1
altea_portugues.book Seite 264 D onnerstag, 31. August 2006 11:16 11
Page 267 of 315

Situações diversas265
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

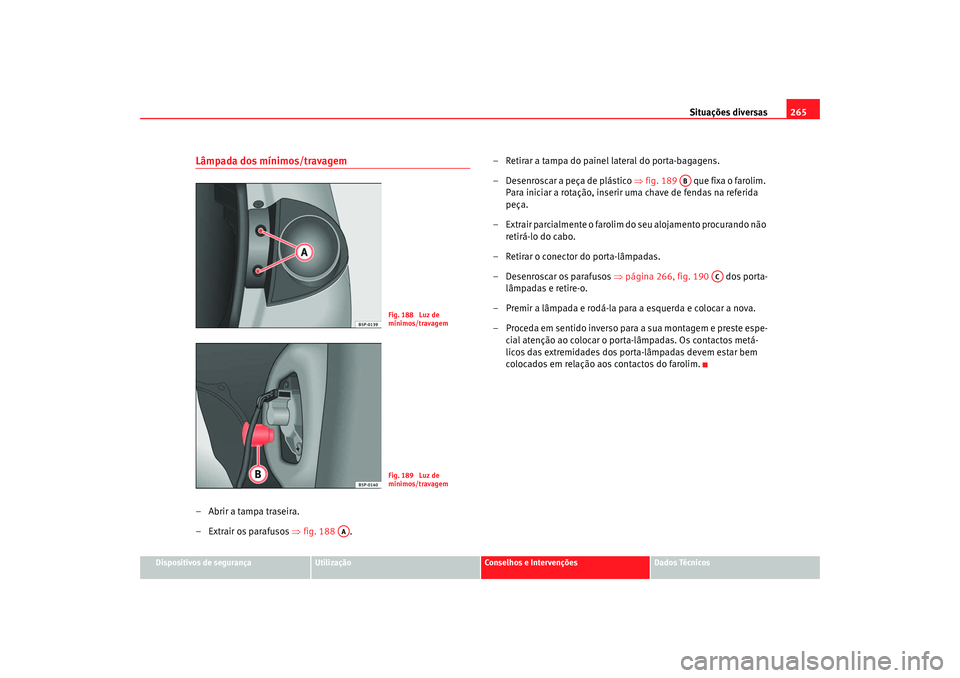

Lâmpada dos mínimos/travagem– Abrir a tampa traseira.
– Extrair os parafusos ⇒ fig. 188 . – Retirar a tampa do painel lateral do porta-bagagens.
– Desenroscar a peça de plástico
⇒fig. 189 que fixa o farolim.
Para iniciar a rotação, inserir uma chave de fendas na referida
peça.
– Extrair parcialmente o farolim do seu alojamento procurando não retirá-lo do cabo.
– Retirar o conector do porta-lâmpadas.
– Desenroscar os parafusos ⇒página 266, fig. 190 dos porta-
lâmpadas e retire-o.
– Premir a lâmpada e rodá-la para a esquerda e colocar a nova.
– Proceda em sentido inverso para a sua montagem e preste espe- cial atenção ao colocar o porta-lâmpadas. Os contactos metá-
licos das extremidades dos porta-lâmpadas devem estar bem
colocados em relação aos contactos do farolim.
Fig. 188 Luz de
mínimos/travagemFig. 189 Luz de
mínimos/travagem
AA
AB
AC
altea_portugues.book Seite 265 D onnerstag, 31. August 2006 11:16 11
Page 268 of 315

Situações diversas

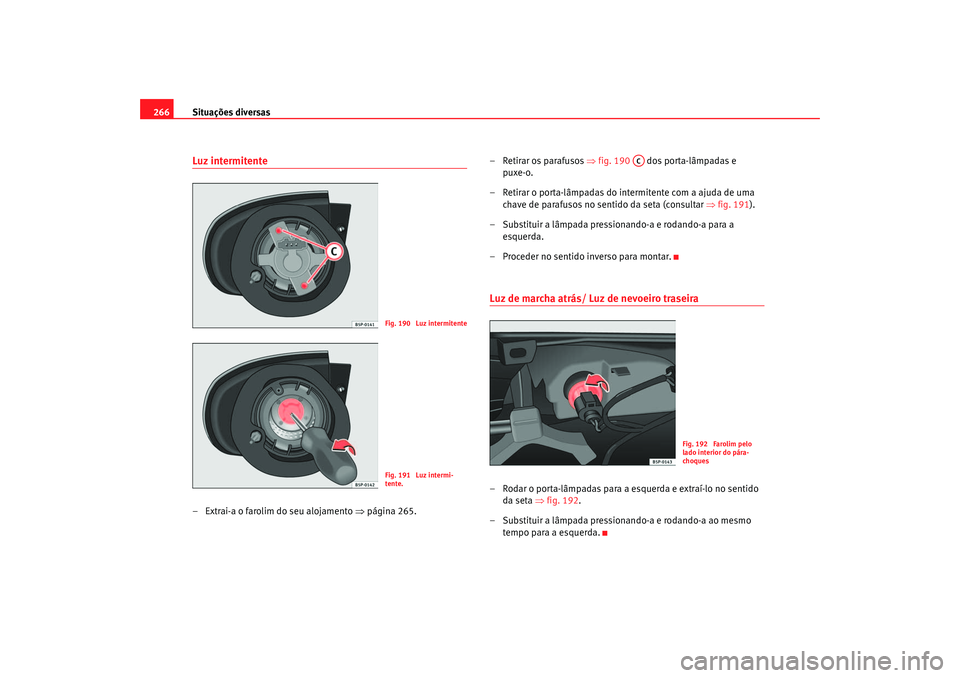

266Luz intermitente– Extrai-a o farolim do seu alojamento ⇒página 265. –Retirar os parafusos ⇒
fig. 190
dos porta
-lâmpadas e
puxe- o.
– R
etirar o porta-lâmpadas do intermitente com a ajuda de uma
chave de parafusos no sentido da seta (consultar ⇒fig. 191).
– Substituir a lâmpada pressionando-a e rodando-a para a esquerda.
– Proceder no sentido inverso para montar.
Luz de marcha atrás/ Luz de nevoeiro traseira– Rodar o porta-lâmpadas para a esquerda e extraí-lo no sentido da seta ⇒fig. 192.
– Substituir a lâmpada pressionando-a e rodando-a ao mesmo tempo para a esquerda.
Fig. 190 Luz intermitenteFig. 191 Luz intermi-
tente.
AC
Fig. 192 Farolim pelo
lado interior do pára-
choques
altea_portugues.book Seite 266 D onnerstag, 31. August 2006 11:16 11
Page 269 of 315

Situações diversas267
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

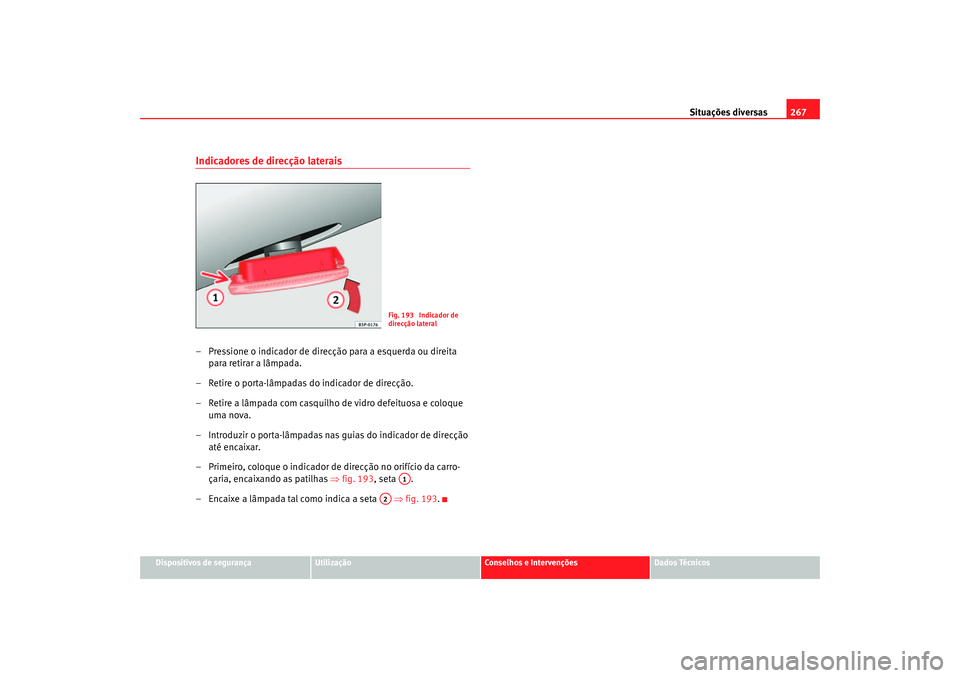

Indicadores de direcção laterais– Pressione o indicador de direcção para a esquerda ou direita
para retirar a lâmpada.
– Retire o porta-lâmpadas do indicador de direcção.
– Retire a lâmpada com casquilho de vidro defeituosa e coloque uma nova.
– Introduzir o porta-lâmpadas nas guias do indicador de direcção até encaixar.
– Primeiro, coloque o indicador de direcção no orifício da carro- çaria, encaixando as patilhas ⇒fig. 193, seta .
– Encaixe a lâmpada tal como indica a seta ⇒fig. 193 .
Fig. 193 Indicador de
direcção lateralA1
A2
altea_portugues.book Seite 267 D onnerstag, 31. August 2006 11:16 11
Page 270 of 315

Situações diversas

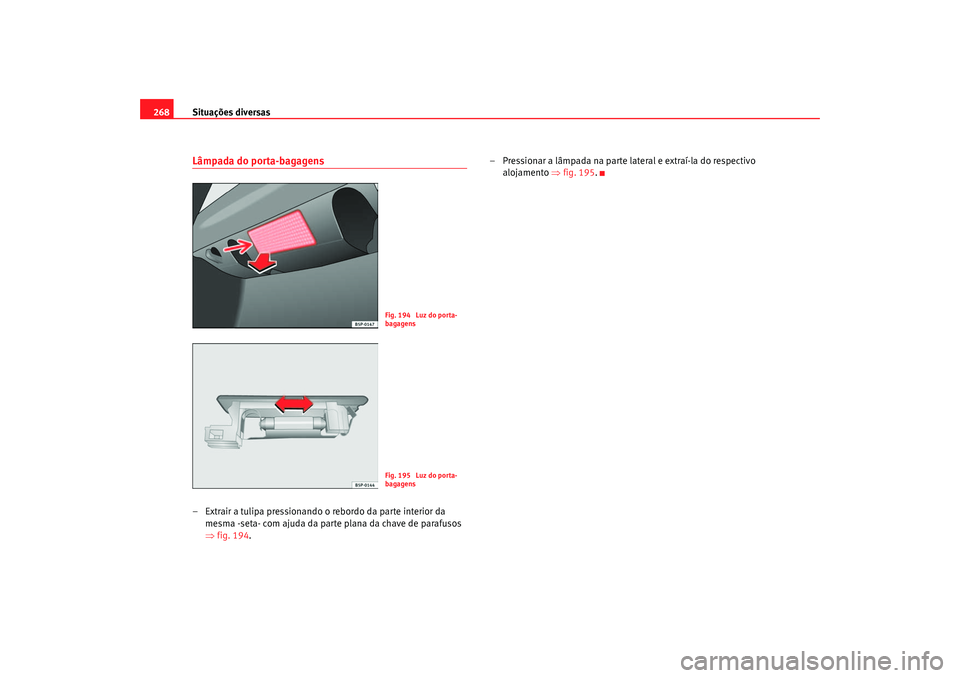

268Lâmpada do porta-bagagens– Extrair a tulipa pressionando o rebordo da parte interior da
mesma -seta- com ajuda da parte plana da chave de parafusos
⇒fig. 194. – Pressionar a lâmpada na parte lateral e extraí-la do respectivo
alojamento ⇒fig. 195.
Fig. 194 Luz do porta-
bagagensFig. 195 Luz do porta-
bagagens
